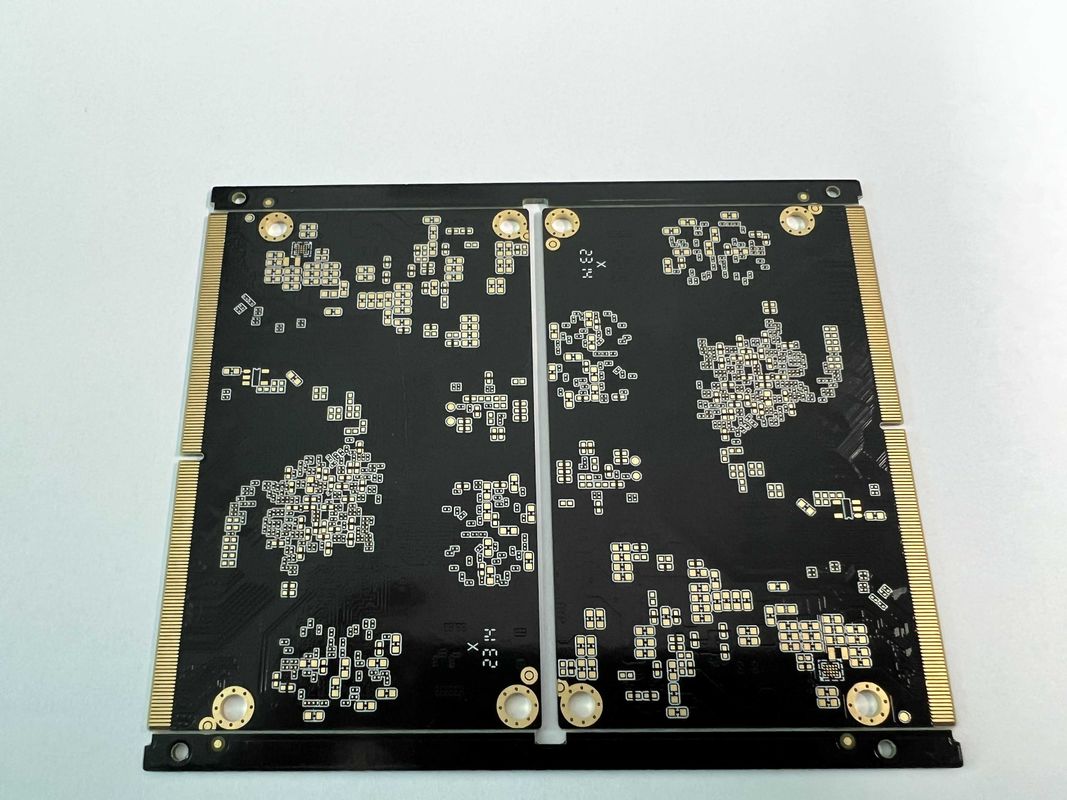

Alta relação de aspecto 10 1 HDI PCB Board com P1.5 Spacing e 0.3mm Min. Bga Pitch

Alta relação de aspecto 10 1 HDI PCB Board com P1.5 Spacing e 0.3mm Min. Bga Pitch

Contacte-nos
Solicite um orçamento
Detalhes do produto
Blind Vias:
Yes
Key Words:
High Density Interconnector
Impedance Control:
+/-10%
Misalignment Of Layers:
+/- 0.06
Spacing:
P1.5
Testing:
100%E-Testing,X-RAY
Process:
Immersion Gold/sliver
Bga:
10MIL
Termos de pagamento e envio
Descrição do produto

Descrição do produto:

A placa de circuito impresso HDI é uma placa de circuito impresso de alto desempenho projetada para aplicações de alta velocidade e alta densidade.esta placa de PCB é ideal para dispositivos eletrônicos avançados que exigem precisão e confiabilidade.

Fabricado usando um processo avançado de imersão de ouro / prata, o HDI PCB Board oferece condutividade superior e resistência à corrosão, garantindo um desempenho ideal em ambientes exigentes.O acabamento de ouro/prata de imersão também proporciona excelente solderability, facilitando a fixação segura dos componentes na placa.

Uma das principais características da placa de PCB HDI é a garantia de 100% de teste elétrico antes da remessa.Este rigoroso processo de teste garante que cada placa cumpra os mais elevados padrões de qualidade e esteja livre de quaisquer defeitos ou problemas que possam afetar seu desempenhoOs clientes podem ter paz de espírito sabendo que cada HDI PCB Board que recebem foi completamente testado e verificado para funcionar sem falhas.

Com um espaçamento de P1.5, a placa HDI PCB oferece capacidades de roteamento e interconexão precisas, permitindo que projetos complexos e compactos sejam realizados sem comprometer o desempenho.O espaçamento apertado também contribui para a natureza de alta densidade da placa, tornando-o adequado para aplicações em que o espaço é limitado, mas o desempenho é crucial.

Outra característica notável da placa de PCB HDI é o seu acabamento ENIG (Electroless Nickel Immersion Gold).O acabamento ENIG fornece uma superfície plana e lisa que é ideal para componentes de pitch fino e garante juntas de solda confiáveisOferece igualmente uma excelente resistência à oxidação, aumentando a longevidade e a durabilidade da placa.

Em resumo, o HDI PCB Board é um produto de primeira linha que se destaca em aplicações de alta velocidade e alta densidade.100% de ensaio eléctrico antes da expedição, espaçamento P1.5, e acabamento ENIG, esta placa de PCB é a escolha perfeita para projetos eletrônicos exigentes que exigem precisão, confiabilidade e desempenho.


Características:

  • Nome do produto: HDI PCB Board
  • Revestimento da superfície: Revestimento em ouro, HASL livre de chumbo
  • Proporção de aspecto: 10:1
  • Bga: 10MIL
  • Camada de placa: 4L
  • Espaçamento: P1.5

Parâmetros técnicos:

Proporção de aspecto 10:1
Revestimento de superfície Revestimento em ouro, HASL livre de chumbo
Bga 10MIL
Palavras-chave Interconector de alta densidade, PCB HDI, PCB de alta densidade, placas de circuito impresso HDI
Controle da impedância +/-10%
Min. Bga Pitch 0.3 mm
Características ENIG
Processo Imersão Ouro/prata
Testes 100% E-test, raios-X
Espaçamento P1.5

Aplicações:

Quando se trata de aplicações de PCB de alta velocidade, a placa de PCB HDI com revestimento em ouro e acabamento de superfície livre de chumbo HASL é a melhor escolha.Com o seu processo de imersão em ouro/prata e controlo de impedância de +/- 10%, este produto é ideal para uma ampla gama de aplicações e cenários de produtos.

Uma das principais aplicações da placa de PCB HDI é no projeto de PCB de alta velocidade.As características avançadas, tais como vias cegas e interconectores de alta densidade tornam-no perfeito para transmissão de dados de alta velocidade, assegurando a integridade e a fiabilidade do sinal mesmo em altas frequências.

Por exemplo, no domínio dos conversores HD-SDI, em que os sinais de vídeo de alta definição são processados e convertidos a altas velocidades, a placa HDI PCB desempenha um papel crucial.As suas capacidades de controlo de impedância ajudam a manter a qualidade do sinal, enquanto o revestimento em ouro e o acabamento de superfície sem chumbo HASL garantem durabilidade e desempenho a longo prazo.

Outro cenário em que o HDI PCB Board se destaca é em aplicações que exigem layouts de circuitos complexos e restrições de espaço apertadas.tornando-o adequado para dispositivos eletrónicos compactos como smartphones, tablets e wearables.

No geral, o HDI PCB Board é um produto versátil que pode ser usado em várias aplicações de PCB de alta velocidade, oferecendo desempenho, confiabilidade e eficiência superiores.A sua combinação de características avançadas e acabamento de superfície de qualidade tornam-na uma escolha ideal para projectos exigentes que exigem controlo preciso do sinal e interconexão de alta densidade.


Personalização:

Serviços de personalização de produtos para placas de circuitos impressos HDI:

Controle da impedância: +/-10%

Proporção de aspecto: 10:1

BGA: 10MIL

Min. BGA Pitch: 0,3 mm

Teste: 100% Teste electrónico, raios-X


Apoio e Serviços:

Os nossos produtos de apoio técnico e serviços para a placa de PCB HDI incluem:

- Assistência na instalação e instalação

- Solução de problemas e diagnóstico de problemas técnicos

- Orientação sobre a utilização do produto e as melhores práticas

- Oferecer recomendações para otimizar o desempenho

- Atualizações contínuas do produto e apoio à manutenção
