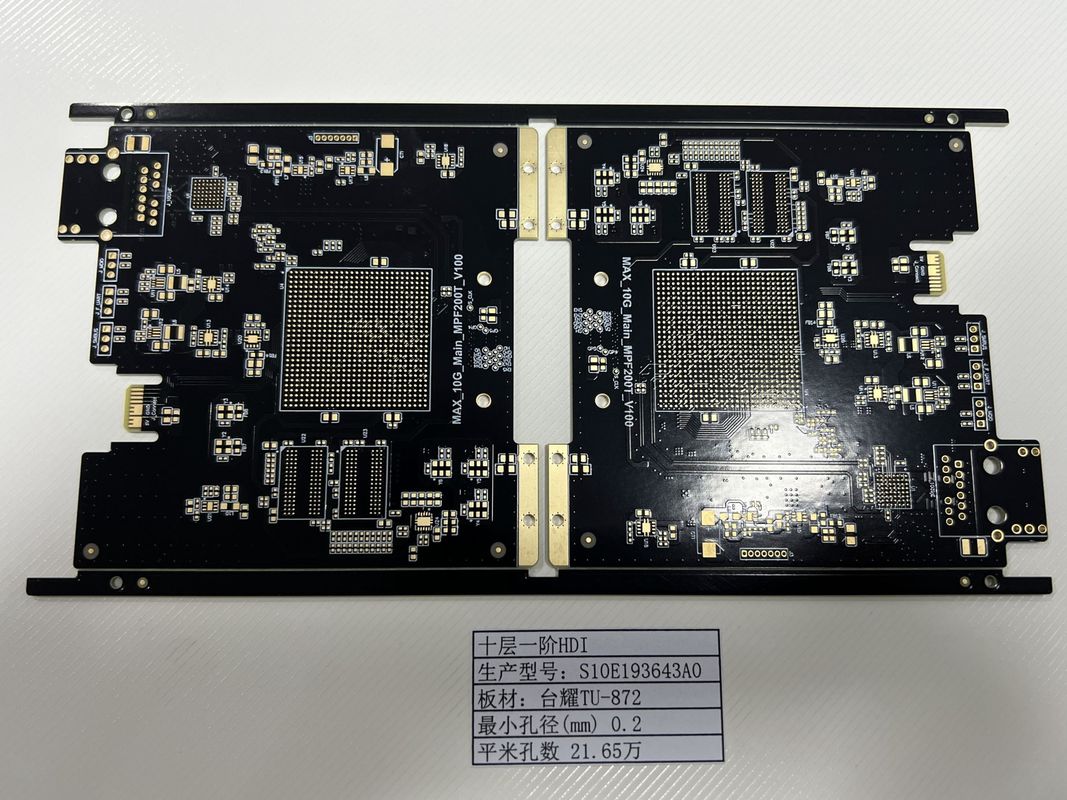

FR4 TU-872 PCB de alta velocidade 10 camadas 3/3Mil PCB 4L 1 N 1 HDI Placas ENIG IP4452

Descrição do Produto:

A Placa de Circuito Impresso HDI é uma Placa de Circuito Impresso de Interconexão de Alta Densidade (HDI) de última geração, projetada para aplicações onde alto desempenho, confiabilidade e precisão são primordiais. Meticulosamente fabricada utilizando técnicas de produção avançadas, esta Placa de Circuito Impresso HDI é ideal para a geração mais recente de dispositivos eletrônicos que exigem transferência de dados em alta velocidade e altos níveis de integração, como sistemas de computação de alta velocidade que utilizam tecnologia de Placa de Circuito Impresso DDR4.

Com uma contagem de camadas altamente personalizável, variando de 4 a 20 camadas, a Placa de Circuito Impresso HDI atende a uma ampla gama de complexidades de design e requisitos de aplicação. Para projetos ainda mais exigentes, há a opção de estender a contagem de camadas da placa até 32L (6-32L), proporcionando flexibilidade incomparável no design de circuitos e alocação de espaço. Essa capacidade é particularmente benéfica para dispositivos sofisticados e multifuncionais que requerem camadas adicionais para integridade de sinal e densidade de circuito.

A Placa de Circuito Impresso HDI ostenta um impressionante tamanho mínimo de furo de 0,15 mm, permitindo o posicionamento de componentes de passo ultra-fino e alta densidade. Este recurso é indispensável para aplicações modernas de Placa de Circuito Impresso de Alta Velocidade, onde a minimização do espaço entre os componentes é crucial tanto para o desempenho quanto para a miniaturização. A perfuração de precisão também garante que a placa possa acomodar micro-vias avançadas, que são essenciais para transições de camada em designs HDI multicamadas.

Construída com matéria-prima FR4 IT180 de alta qualidade, a Placa de Circuito Impresso HDI oferece resistência térmica excepcional, durabilidade mecânica e isolamento elétrico. O material IT180 é bem conceituado por sua alta temperatura de transição vítrea, que garante que a Placa de Circuito Impresso possa suportar as altas temperaturas associadas aos processos de soldagem sem chumbo e à operação em alta velocidade sem comprometer sua integridade estrutural ou desempenho elétrico.

Um dos notáveis pedidos especiais disponíveis para esta Placa de Circuito Impresso HDI é a inclusão de furos meio cortados, também conhecidos como furos de castelo. Esses furos meio cortados são meticulosamente fabricados para conectar a placa a vários componentes ou outras Placas de Circuito Impresso, permitindo modularidade e facilidade de integração em sistemas complexos de várias placas. Este recurso pode ser vantajoso para aplicações como módulos de computador empilháveis ou periféricos removíveis que requerem uma interface elétrica confiável e reutilizável.

Além disso, a Placa de Circuito Impresso HDI é projetada especificamente para suportar a tecnologia Ball Grid Array (BGA) de 0,25 mm, que é crucial para alcançar o posicionamento de componentes de alta densidade. Os pacotes BGA são favorecidos por sua indutância reduzida e melhor condução de calor, que são essenciais para aplicações de alta velocidade e alta potência. O passo BGA de 0,25 mm se alinha perfeitamente com os designs mais recentes de Placa de Circuito Impresso DDR4, facilitando o uso de módulos de memória contemporâneos e chipsets que exigem alinhamentos BGA precisos.

A Placa de Circuito Impresso HDI exemplifica engenharia de ponta e excelência de fabricação, tornando-a uma escolha ideal para desenvolvedores e engenheiros que buscam aproveitar as capacidades da tecnologia HDI para seus produtos eletrônicos de próxima geração. Seja para aplicações de dados de alta velocidade, soluções de memória DDR4 ou qualquer outra aplicação que exija uma Placa de Circuito Impresso compacta e de alto desempenho, esta Placa de Circuito Impresso HDI entrega em todos os aspectos. Com sua combinação de recursos avançados e propriedades de material robustas, ela se destaca como um marco para soluções de Placa de Circuito Impresso de alta qualidade e alta velocidade na indústria eletrônica.

Recursos:

• Nome do Produto: Placa de Circuito Impresso HDI
• Contagem de Camadas: 4-20 Camadas
• Espessura da Placa: 0,2 mm-6,00 mm (8 mil-236 mil)
• Espessura Mínima: 0,4 mm
• Espessura Máxima: 3,2 mm
• Tamanho do Furo: Broca a Laser de 0,1 mm
• Palavras-chave: Interconexão de Alta Densidade, Placa de Circuito Impresso de Alta Velocidade, Placa de Circuito Impresso de Alta Densidade

Parâmetros Técnicos:

Aplicações:

A Placa de Circuito Impresso HDI, com sua impressionante gama de atributos, é projetada para atender às altas demandas de aplicações eletrônicas de precisão. Apresentando um espectro de espessura de 0,4-3,2 mm, essas placas são versáteis e podem ser integradas em uma infinidade de dispositivos, atendendo a uma ampla gama de tamanhos e complexidades de produtos. O rigoroso controle de impedância garante que a integridade do sinal seja mantida em várias frequências, tornando a Placa de Circuito Impresso HDI ideal para aplicações onde o desempenho é crítico.

Uma das principais ocasiões de aplicação para a Placa de Circuito Impresso HDI é em Conversores HD SDI. Esses conversores são cruciais nas indústrias de vídeo profissional, como transmissão e produção de filmes, onde convertem sinais de vídeo digital HD sem comprometer a qualidade. A largura e o espaçamento mínimos da trilha de 3/3 Mil na Placa de Circuito Impresso HDI permitem o posicionamento de componentes de alta densidade, essencial no design compacto e eficiente de Conversores HD SDI. Essa compacidade é ainda mais suportada pelo recurso de pedido especial de furos meio cortados e BGA de 0,25 mm, permitindo a fixação de componentes em pequena escala com um footprint mínimo.

Cada Placa de Circuito Impresso HDI passa por inspeções de 100% de Teste Eletrônico e Raio-X para garantir placas sem defeitos. Este nível de teste é crucial em cenários de alta confiabilidade, como aeroespacial, defesa e dispositivos médicos, onde a Placa de Circuito Impresso HDI deve ter um desempenho impecável sob condições rigorosas. Nesses cenários, a confiabilidade da placa e a precisão da transmissão do sinal são primordiais.

Além disso, os atributos da Placa de Circuito Impresso HDI a tornam uma excelente escolha para dispositivos inteligentes modernos e eletrônicos portáteis. A finura e a impedância controlada são ideais para smartphones elegantes, tablets e wearables, onde o espaço é limitado e a eficiência energética é essencial. Nesses eletrônicos de consumo, a Placa de Circuito Impresso HDI permite o empacotamento denso de componentes necessários para entregar a multifuncionalidade que os usuários exigem no mercado atual.

Em resumo, a Placa de Circuito Impresso HDI é uma solução de ponta para uma variedade de aplicações de alta tecnologia. Suas considerações de design de espessura, controle de impedância, dimensões mínimas de trilha e recursos especializados como furos meio cortados e BGA de 0,25 mm a tornam uma opção adaptável e confiável para tudo, desde Conversores HD SDI até componentes aeroespaciais críticos e eletrônicos de consumo compactos. À medida que a tecnologia avança, o papel da Placa de Circuito Impresso HDI em possibilitar a inovação e impulsionar o desempenho do produto continua a crescer.

Personalização:

Nossos Serviços de Personalização de Produtos oferecem uma linha premium de Placas de Circuito Impresso HDI, incluindo nossas Placas HDI 4L 1+N+1 de ponta. Essas Placas de Circuito Impresso de Interconexão de Alta Densidade são habilmente fabricadas usando as melhores matérias-primas FR4 IT180, garantindo uma base robusta e confiável para seus eletrônicos.

As Placas HDI 4L 1+N+1 ostentam uma impressionante razão de aspecto de 10:1, acomodando uma contagem de camadas que varia de 4 a 20 camadas. Essa flexibilidade nos permite atender a uma variedade de necessidades e aplicações de Placas de Circuito Impresso de Alta Densidade, garantindo que nossos processos de Fabricação de Placas de Circuito Impresso HDI atendam aos requisitos exatos do seu projeto.

Escolha nossos serviços de Placa de Circuito Impresso HDI para o seu próximo projeto e experimente a combinação perfeita de qualidade, desempenho e personalização. Nosso compromisso com a excelência é evidente em cada Placa de Circuito Impresso HDI que produzimos, estabelecendo o padrão da indústria para soluções de circuito complexas e de alta densidade.

Suporte e Serviços:

Nossa Placa de Circuito Impresso HDI é projetada com a mais recente tecnologia de interconexão de alta densidade, garantindo desempenho superior para as aplicações mais exigentes. Estamos comprometidos em fornecer suporte técnico e serviços excepcionais para garantir o sucesso de seus projetos.

O suporte técnico para nossa Placa de Circuito Impresso HDI inclui uma base de conhecimento abrangente com documentação detalhada e recursos para auxiliá-lo no design, implementação e solução de problemas. Nossa equipe de engenheiros experientes está disponível para fornecer orientação e responder a quaisquer perguntas relacionadas à Placa de Circuito Impresso HDI.

Nossos serviços abrangem revisão de design e recomendações para otimizar o desempenho e a fabricabilidade de seus designs de Placa de Circuito Impresso HDI. Também oferecemos serviços de prototipagem para testar e validar seus designs antes da produção em larga escala.

Para garantir a longevidade e a confiabilidade de sua Placa de Circuito Impresso HDI, fornecemos diretrizes sobre práticas adequadas de manuseio, armazenamento e manutenção. Além disso, oferecemos serviços de reparo e retrabalho de placas em caso de quaisquer problemas durante o ciclo de vida do produto.

Estamos dedicados à melhoria contínua e recebemos feedback dos clientes sobre nossos produtos e serviços. Nossa equipe está constantemente trabalhando para aprimorar nossos recursos de suporte e fornecer a você a melhor experiência possível com nossa Placa de Circuito Impresso HDI.
