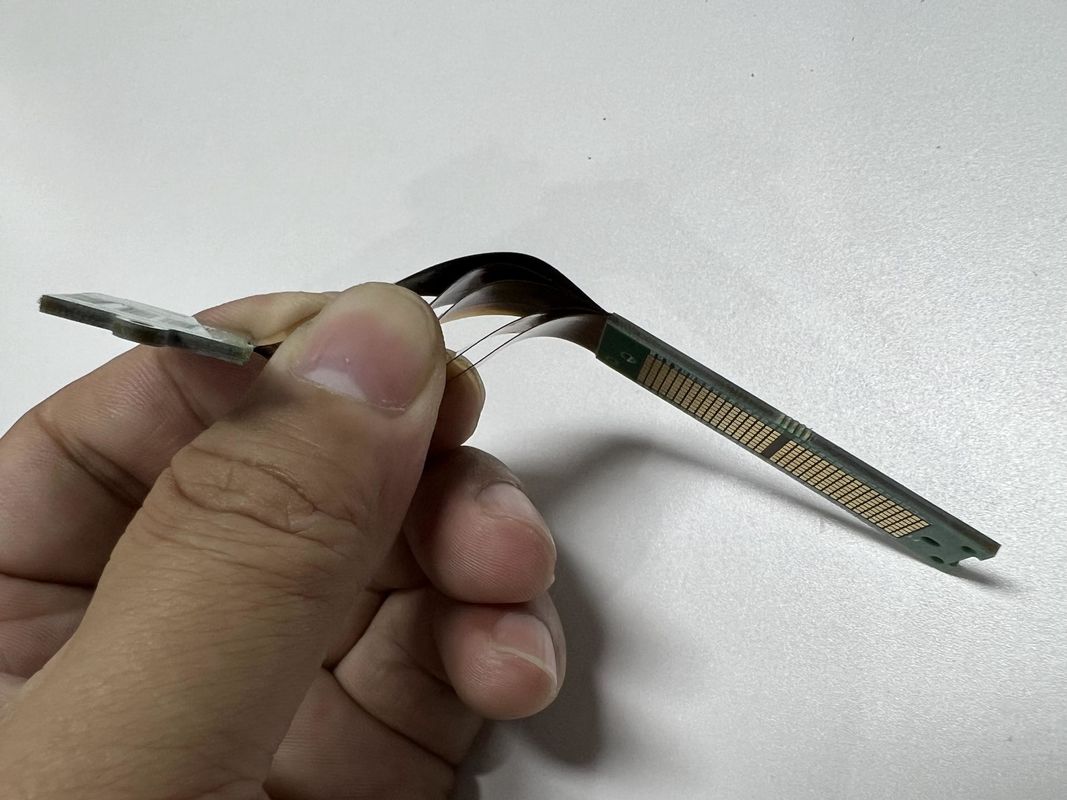

10 camadas de montagem de PCB rígido flexível com V CUT Routing Immersion Gold Treatment

Descrição do Produto:

A PCB Flexível Rígida representa uma fusão notável de tecnologias de circuito rígido e flexível, oferecendo uma solução única para aplicações eletrônicas complexas. Esta construção híbrida integra os melhores atributos das placas de circuito impresso (PCBs) rígidas e circuitos flexíveis, culminando em um produto que oferece confiabilidade e durabilidade excepcionais. A PCB Flexível Rígida é uma escolha ideal quando você precisa de uma Placa de Fiação Impressa Rígida Dobrável que possa suportar as demandas de flexão dinâmica, mantendo a precisão e a robustez de uma PCB tradicional.

Com uma gama versátil de 1 a 28 camadas, essas PCBs são adeptas a atender às necessidades intrincadas e multifacetadas de várias indústrias, incluindo dispositivos médicos, aeroespacial e eletrônicos de consumo. A versatilidade de camadas da PCB Flexível Rígida permite aplicações de alta densidade, onde espaço e peso são fatores críticos. A liberdade de design oferecida pela tecnologia de PCB Flexível Rígida permite geometrias complexas e layouts mais criativos, permitindo assim que os engenheiros superem as restrições espaciais das placas rígidas convencionais.

A PCB Flexível Rígida é compatível com uma ampla gama de componentes, incluindo Dispositivos de Montagem em Superfície (SMDs), Ball Grid Arrays (BGAs) e Dual In-line Packages (DIPs), entre outros. Essa compatibilidade garante que essas placas possam ser usadas em uma infinidade de montagens eletrônicas modernas, suportando aplicações digitais de alta velocidade e sistemas analógicos robustos. A versatilidade na acomodação de componentes torna as PCBs Flexíveis-Dobráveis uma excelente escolha para designs intrincados que exigem uma mistura de processamento digital rápido e medições analógicas estáveis.

Um aspecto crítico da PCB Flexível Rígida é sua capacidade de manter um raio de curvatura controlado, variando de 0,5 a 10 mm. Esse recurso é essencial para garantir a longevidade e a confiabilidade das seções flexíveis durante o uso. Ao manter a integridade do raio de curvatura, a PCB Flexível Rígida pode ser submetida a inúmeros ciclos de flexão sem comprometer seu desempenho. Isso a torna particularmente valiosa em aplicações onde a placa deve se conformar a certas formas ou ser flexionada durante sua instalação ou operação.

Técnicas de perfilamento e perfuração, como roteamento, V-CUT e chanframento, são empregadas para dar à PCB Flexível Rígida sua forma definitiva e facilitar sua integração em várias carcaças ou invólucros. Essas técnicas de precisão garantem bordas limpas e dimensões precisas, contribuindo para a facilidade de montagem e instalação no produto final. Além disso, ao usar esses métodos avançados de perfilamento, é possível criar contornos e recursos complexos que são críticos para a funcionalidade da montagem final.

O acabamento de superfície é um aspecto essencial da fabricação de PCBs, influenciando a soldabilidade e a longevidade da placa. A PCB Flexível Rígida é acabada com revestimento HASL (Hot Air Solder Leveling) sem chumbo (LF), que fornece uma superfície robusta e confiável para a soldagem de componentes. Este tipo de acabamento de superfície garante que as placas atendam aos padrões ambientais e de saúde, evitando o uso de chumbo, ao mesmo tempo em que mantém excelente soldabilidade para processos de solda sem chumbo e com chumbo.

Em resumo, a PCB Flexível Rígida é um produto sofisticado que preenche a lacuna entre soluções de circuito rígido e flexível. Ela oferece a resiliência e a integridade estrutural de uma PCB tradicional, juntamente com a versatilidade e adaptabilidade de um circuito flexível. Se você está lidando com dobras apertadas, configurações complexas de componentes ou condições ambientais exigentes, a PCB Flexível Rígida se destaca como uma opção formidável, oferecendo desempenho e confiabilidade incomparáveis.

Recursos:

• Nome do Produto: PCB Flexível Rígida
• Tratamento: ENIG/OSP/Ouro de Imersão/Estanho/Prata
• Componentes: SMD, BGA, DIP, Etc.
• Raio de Curvatura: 0,5-10mm
• Material: FR4, Polimida, PET
• Perfilamento e Perfuração: Roteamento, V-CUT, Chanframento

Parâmetros Técnicos:

Aplicações:

A Placa de Fiação Impressa Flexível Rígida (PWB) é um produto altamente versátil que combina perfeitamente os melhores atributos de placas de circuito impresso rígidas e flexíveis. Este design inovador oferece uma miríade de possibilidades de aplicação, particularmente devido às suas características únicas, como perfilamento e perfuração — roteamento, V-CUT, chanframento — flexibilidade variando de 1 a 8 vezes e dimensões de precisão de 41,55*131 mm. A montagem da PCB Flexível Rígida é adaptada para atender às demandas de várias indústrias de alta tecnologia.

Um dos cenários de aplicação proeminentes para a Placa de Fiação Impressa Rígida Dobrável é na indústria aeroespacial. A combinação de áreas rígidas para montagem de componentes e juntas flexíveis para dobrar e dobrar torna essas PCBs ideais para eletrônicos aeroespaciais complexos onde o espaço é limitado e a confiabilidade sob estresse é essencial. As capacidades de perfilamento e perfuração, como roteamento e V-CUT, fornecem a precisão necessária para se encaixar em compartimentos apertados, enquanto o atributo de alta densidade local garante integridade de sinal robusta.

No campo médico, as PCBs Flexíveis Rígidas são amplamente utilizadas em dispositivos vestíveis e implantáveis. O recurso de flexibilidade, permitindo 1-8 vezes de dobra, é crucial para dispositivos que precisam se conformar ao corpo humano ou se mover com ele, como próteses avançadas ou monitores flexíveis. O recurso sanforizado, particularmente o furo traseiro, garante confiabilidade de alto desempenho nessas aplicações críticas onde a falha não é uma opção.

Eletrônicos de consumo são outra área onde as PWBs Flexíveis Rígidas se tornaram indispensáveis. De smartphones a wearables flexíveis, essas PCBs são usadas devido à sua capacidade de serem moldadas em designs ergonômicos que se encaixam perfeitamente em dispositivos pequenos. A combinação de fiação de alta densidade local e a natureza durável, porém dobrável, das PCBs as torna perfeitas para a última geração de gadgets compactos e sofisticados.

Sistemas de defesa também aproveitam a robustez e a adaptabilidade da Placa de Fiação Impressa Flexível Rígida. A alta flexibilidade permite que armamentos sofisticados e dispositivos de comunicação tenham designs mais dinâmicos, enquanto as seções rígidas oferecem o suporte necessário para componentes críticos. As técnicas de perfilamento e perfuração, como o chanframento, garantem que essas placas possam ser integradas em dispositivos com restrições rigorosas de espaço e forma.

Aplicações automotivas, especialmente em veículos modernos com sistemas eletrônicos avançados, beneficiam-se do tamanho compacto e da confiabilidade das PCBs Flexíveis Rígidas. A especificidade dimensional de 41,55*131 mm pode ser crucial para a integração em espaços apertados dentro do painel de um veículo ou unidades de controle eletrônico. Além disso, a capacidade de suportar o estresse do movimento do veículo sem comprometer a funcionalidade é uma prova de sua qualidade de design e fabricação.

Personalização:

Nosso estado da arte Placa de Fiação Impressa Rígida Dobrável (PCB Flexível Rígida) oferece serviços avançados de personalização adaptados para atender às suas necessidades específicas. Com dimensões de 41,55*131 mm, nossas placas podem ser configuradas até um máximo de 52 camadas, garantindo interconexão de alta densidade para designs complexos.

A personalização da PCB Flexível Rígida permite 1-28 camadas, permitindo um equilíbrio perfeito entre flexibilidade e rigidez para atender às suas necessidades de aplicação. O acabamento de superfície é obtido com HASL LF (Hot Air Solder Leveling sem chumbo), proporcionando soldabilidade confiável e uma superfície lisa para montagem de componentes.

Para acomodar vários requisitos de montagem e embalagem, nossos serviços de personalização de Placa de Circuito Rígida Dobrável incluem opções de Perfilamento e Perfuração, como Roteamento, V-CUT e Chanframento, garantindo que a placa se encaixe perfeitamente no design do seu produto.

Suporte e Serviços:

Nossos produtos de PCB Flexível Rígida vêm com suporte técnico e serviços abrangentes para garantir sua satisfação e o sucesso de seus projetos. Nossa equipe de especialistas está pronta para auxiliá-lo com quaisquer dúvidas técnicas ou desafios que você possa enfrentar. Oferecemos uma variedade de serviços, incluindo consultoria de design, para ajudá-lo a otimizar sua PCB Flexível Rígida para desempenho e fabricabilidade.

Serviços adicionais incluem testes elétricos para garantir a funcionalidade da PCB, documentação detalhada para apoiar seus esforços de engenharia e suporte pós-venda para quaisquer problemas pós-implantação. Nosso compromisso é fornecer a você o mais alto nível de suporte para nossas soluções de PCB Flexível Rígida, garantindo que suas aplicações funcionem de forma suave e eficiente.
