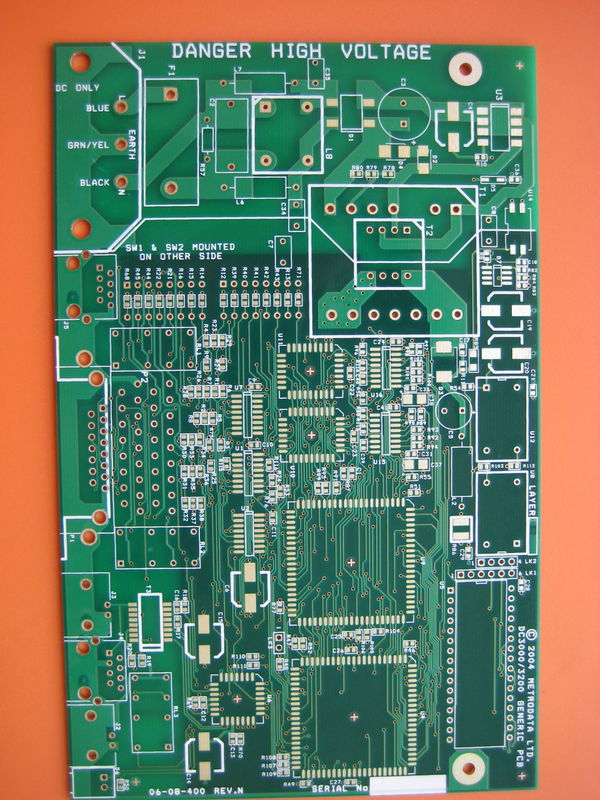

Protótipo de PCB livre de chumbo ROHS Quick Turn 5 Day Turn 4 - Layer Samples

Protótipo de PCB livre de chumbo ROHS Quick Turn 5 Day Turn 4 - Layer Samples

Descrição do produto:

O Multilayer PCB Board é um produto avançado e sofisticado projetado para uma variedade de aplicações que exigem alto desempenho, confiabilidade e precisão.,Este produto é capaz de acomodar os desenhos mais complexos e densos, garantindo que pode satisfazer as necessidades dos dispositivos eletrónicos mais complexos.Esta placa impressa multicamadas oferece versatilidade e funcionalidade que são inigualáveis por PCBs de camada única ou dupla.

Uma das características mais impressionantes do Multilayer PCB Board é o seu tamanho máximo do painel, que atinge até 600 mm por 1200 mm.Esta capacidade de grande tamanho permite a acomodação de projetos de circuitos maiores sem comprometer a qualidade ou a integridade dos circuitosEsta característica é particularmente benéfica para aplicações que exigem circuitos extensos e são de tamanho restrito, pois fornece aos designers a liberdade de criar sem limitações.

Cada camada do Multilayer PCB Board é meticulosamente fabricada com precisão e cuidado.Dependendo da complexidade e dos requisitos do dispositivo electrónicoA configuração de PCBs de 10 camadas é uma escolha popular para dispositivos moderadamente complexos, fornecendo um equilíbrio ideal entre a espessura da placa, o espaço para roteamento e o desempenho elétrico.Para aplicações mais avançadas, a configuração de PCBs de 16 camadas oferece uma densidade de roteamento ainda maior e uma melhor integridade do sinal, o que é essencial para projetos de alta velocidade ou alta frequência.

O material utilizado na construção destas placas multicamadas é uma combinação de RO4003C e Tg170 FR-4 de vidro epóxi.Esta selecção de materiais híbridos garante que as placas não só sejam duráveis, mas também tenham excelentes propriedades de estabilidade térmica e isolamento elétricoO material RO4003C é conhecido pela sua baixa perda dielétrica, o que o torna ideal para aplicações de alta frequência,enquanto o Tg170 FR-4 fornece a integridade estrutural e a resistência ao calor necessárias para suportar as tensões térmicas da solda e do funcionamento a altas temperaturas.

Quando se trata de tamanho, a placa de PCB multicamadas pode ser adaptada para atender às necessidades específicas da aplicação do cliente.A ausência de um tamanho predefinido permite um nível de personalização que é essencial para criar placas que se encaixam perfeitamente nas dimensões necessárias do produto finalSe o projeto requer uma solução compacta e de poupança de espaço ou um layout grande e complexo, a placa de PCB multicamadas pode ser fabricada com especificações precisas.

O uso de placas impressas de várias camadas como esta está a tornar-se cada vez mais crítico na electrónica moderna onde o desempenho, espaço e peso são primários.Estas placas proporcionam uma maior flexibilidade no projetoAlém disso, as propriedades elétricas inerentes das placas multicamadas,tais como melhor blindagem EMI e integridade do sinal, torná-los uma excelente escolha para aplicações electrónicas sensíveis ou de alta velocidade.

No geral, o Multilayer PCB Board é um produto que incorpora o pináculo do design e fabricação de PCB.materiais de alta qualidade, e dimensões personalizáveis tornam-na uma escolha ideal para uma ampla gama de aplicações.Este produto excederá as suas expectativas com o seu desempenho excepcional e fiabilidade.

Características:

• Nome do produto: Placa de PCB multicamadas
• Espessura de cobre: 0,5 oz-6 oz
• Dimensão do buraco: 0,2 mm
• Tamanho: Personalizavel para acomodar PCBs de 18 camadas e PCBs de 12 camadas
• Peso de cobre: 12 oz
• Opções de acabamento da superfície:
  • HASL (nivelação da solda a ar quente)
  • Ouro de imersão
  • Estaca de imersão
  • Prata de imersão
  • Dedo de Ouro
  • OSP (conservantes orgânicos solúveis)
• Projetado para circuitos complexos, adequado para aplicações PWB multilayer

Parâmetros técnicos:

Aplicações:

Os PCBs de 14 camadas, também conhecidos como placas de circuito impresso multicamadas, são uma maravilha tecnológica, facilitando circuitos eletrônicos sofisticados em espaços compactos.Estas placas caracterizam-se pela sua impressionante faixa de espessura de 0.2mm-6.0mm, atendendo a uma variedade de demandas de produtos,De dispositivos ultrafinos a aplicações mais robustas que exigem placas mais grossas para integridade estrutural ou camadas adicionais para circuitos complexos.

Um dos atributos significativos do Multilayer PCB Board são as suas opções de acabamento de superfície.Estes PCBs oferecem excelente solderability, resistentes à corrosão, e são adequados para componentes de pitch fino, garantindo conexões confiáveis em projetos de alta densidade.Estes tratamentos de superfície também prolongam a vida útil das placas e melhoram o seu desempenho em ambientes adversos.

O epóxi de vidro utilizado nestas placas de circuito impresso multicamadas, nomeadamente o RO4003C+ Tg170 FR-4, é um testemunho da sua durabilidade e fiabilidade.A alta temperatura de transição do vidro (Tg) significa que as placas podem suportar temperaturas mais elevadas sem deformação ou degradação do desempenho, tornando-os ideais para aplicações com cargas térmicas substanciais, tais como fontes de alimentação ou eletrónica automotiva.

Outra característica crítica dessas placas é a adoção da tecnologia de montagem de superfície (SMT).permitindo a montagem automatizada e dimensões menores dos componentesEsta tecnologia é essencial para a electrónica moderna, onde o espaço é importante e é necessária uma elevada densidade de componentes.

A precisão destes PCBs é ainda reforçada pelo tamanho mínimo do buraco de 0,2 mm, o que permite a integração de componentes finos e interconexões de alta densidade.Esta capacidade é crucial para aplicações como equipamentos de telecomunicações, dispositivos médicos e tecnologia aeroespacial, onde a precisão e a miniaturização são primordiais.

As ocasiões de aplicação para a placa de circuito impresso multicamadas são vastas, desde a electrónica de consumo, onde a demanda por dispositivos compactos e eficientes está sempre a crescer,para os sectores industrial e automóvel que necessitam de componentes robustos e fiáveisEles também são predominantes na área de computação de alta velocidade e servidores, onde várias camadas são necessárias para acomodar os circuitos complexos necessários para processamento de dados de alta velocidade.

Em conclusão, o Multilayer PCB Board é um componente versátil e indispensável na indústria eletrônica de hoje.Incorporação de SMT, e a precisão de perfuração fina tornam-no adequado para uma ampla gama de aplicações que exigem os mais altos padrões de desempenho e confiabilidade.

Personalização:

Nossos serviços de personalização de placas de PCB multicamadas atendem a uma ampla gama de requisitos, garantindo que suas especificações sejam atendidas com precisão e qualidade.Oferecemos uma abordagem OEM One-stop Service para lidar com todos os aspectos de suas necessidades de PCB.

Podemos alcançar um tamanho mínimo de buraco tão pequeno quanto 0,2 mm, fornecendo a precisão necessária para projetos complexos e de alta densidade.Você pode selecionar o peso ideal para atender às suas necessidades elétricas e necessidades de durabilidade.

A espessura da placa também é personalizável, variando de um fino 0,2 mm até um robusto 6,0 mm, acomodando uma variedade de aplicações e garantindo que sua placa se encaixe perfeitamente dentro do seu produto.O número de camadas para os nossos PCBs pode ser adaptado de 4 camadas até 22 camadas, suportando tudo, desde circuitos simples a sistemas altamente complexos.

Entre as nossas especialidades estão os PCB de 14 camadas e os PCB de 18 camadas, que proporcionam um excelente equilíbrio de desempenho e tamanho para aplicações eletrónicas avançadas.Se você está procurando por PCBs de 14 camadas ou ainda mais complexos PCBs de 18 camadas, os nossos serviços estão orientados para satisfazer os seus mais exigentes requisitos de PCB multicamadas.

Apoio e Serviços:

Nosso Multilayer PCB Board é apoiado por um suporte técnico e serviços abrangentes para garantir sua satisfação e o desempenho ideal do seu produto.A nossa equipa de peritos está dedicada a prestar assistência com quaisquer perguntas técnicas que possam ter sobre o projecto, especificações e funcionalidade do PCB.

O nosso apoio estende-se à solução de problemas que possam surgir durante a instalação ou operação da sua placa de PCB multicamadas.Oferecemos orientação detalhada sobre como integrar melhor o nosso PCB no seu sistema para máxima eficiência e confiabilidade.

Para garantir a longevidade e durabilidade do seu PCB, fornecemos dicas úteis de manutenção e melhores práticas para cuidados.Nossos serviços também incluem atualizações sobre o firmware mais recente e aconselhamento sobre atualizações para melhorar as capacidades do seu Multilayer PCB Board.

Para necessidades de apoio mais complexas ou específicas do projeto, a nossa equipa está pronta para colaborar consigo para encontrar soluções sob medida adaptadas às suas necessidades únicas.Esforçamo-nos para fornecer suporte proativo para manter as suas operações funcionando sem problemas..

Observe que, embora pretendamos fornecer um suporte extensivo, os nossos serviços não incluem reparação física ou substituição de componentes danificados fora das condições de garantia.Nós encorajamos todos os usuários a rever as políticas de garantia e serviço que acompanham a sua compra Multilayer PCB Board para informações detalhadas sobre cobertura e exclusões.
