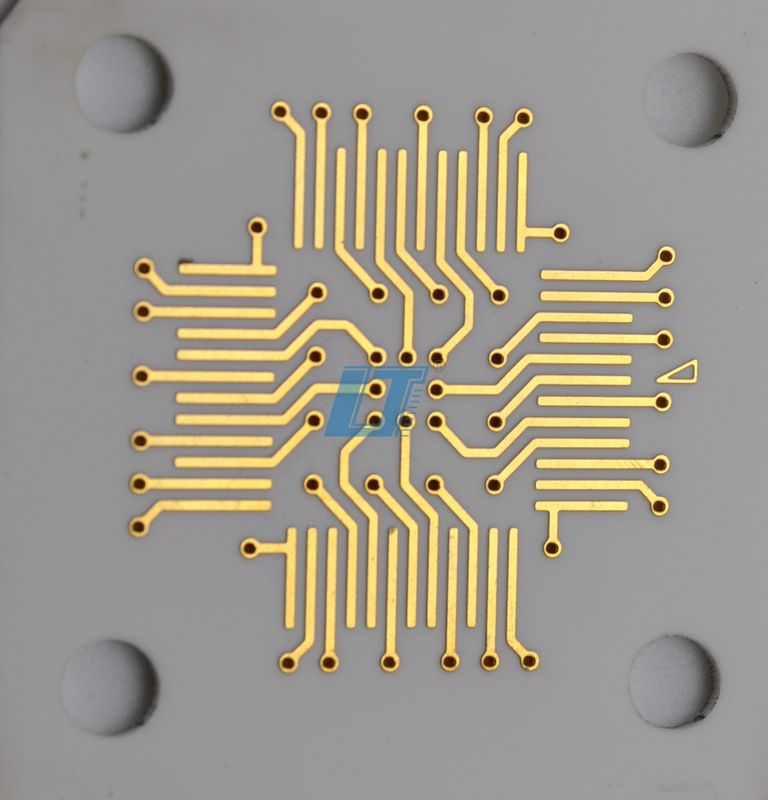

Conductividade térmica avançada placa de PCB cerâmica imersão ouro

Descrição do produto:

O Imersão Gold Ceramic PCB Board representa um salto significativo na tecnologia de PCB,Combinando a robustez dos materiais cerâmicos com técnicas de superfície avançadas para produzir um produto que se destaca no domínio da fabricação de eletrônicosCom um tamanho de PCB de 22 mm*19 mm, este produto foi concebido para se adequar a uma variedade de aplicações que exigem circuitos compactos e eficientes.A superfície do PCB é revestida com ENIG (Electroless Nickel Immersion Gold), que é complementado por uma camada de ouro níquel-paládio (GLOD), garantindo uma excelente condutividade e uma superfície resistente à corrosão e duradoura.

Como um tipo de produto premium na categoria PCB&PCBAOEM,DFM, esta placa de PCB cerâmica possui condutividade térmica e isolamento elétrico superiores, graças ao seu material de base cerâmico avançado.Uma das vantagens mais significativas da utilização de PCB cerâmicos Al2O3 (óxido de alumínio) é a sua capacidade de resistir a altas temperaturas e ambientes adversos, tornando-os uma escolha ideal para circuitos de alta potência, iluminação LED e aplicações automotivas.

O Imersão Gold Ceramic PCB Board emprega várias tecnologias de PCB cerâmico, tais como DBC (Direct Bond Copper), DPC (Direct Plated Copper), LTCC (Low Temperature Co-fired Ceramic),e HTCC (cerâmica co-queimada a altas temperaturas)DBC e DPC são ambos bem adequados para aplicações de alta potência devido às suas excelentes propriedades de gestão térmica.Oferecem capacidades de várias camadas e são perfeitas para circuitos complexos que exigem um alto nível de integração e desempenho.

Uma das características mais marcantes desta placa de PCB cerâmica é a sua atenção meticulosa aos detalhes quando se trata da largura/espaçamento da linha min, que é um impressionante 0,1 mm.Isso permite projetos de circuitos de alta densidade, permitindo a colocação de mais componentes no quadro e, em última instância, conduzindo à miniaturização do produto final sem comprometer o desempenho.

A placa cerâmica com laminado revestido de cobre incorpora uma fina camada de cobre, que é ligada diretamente ao substrato cerâmico,fornecendo excelente desempenho elétrico e dissipação de calor superiorA utilização de laminado revestido de cobre é particularmente benéfica em aplicações que exigem um elevado grau de gestão térmica e estabilidade, tais como conversores de potência, amplificadores de RF,e circuitos digitais de alta velocidade.

Em resumo, a placa de PCB cerâmica de ouro de imersão é uma solução de ponta para várias aplicações que exigem alta confiabilidade, grande desempenho térmico e integridade precisa do sinal.Seja para uso industrial, automóveis, ou eletrônicos de consumo, esta placa de PCB cerâmica oferece desempenho incomparável, graças à sua construção de ponta e processo de fabricação meticuloso.combinado com as técnicas avançadas de superfície da ENIG e da GLOD de níquel-paládio, assegura que cumpre os rigorosos requisitos dos dispositivos electrónicos modernos, proporcionando aos engenheiros e designers uma plataforma versátil para inovação e desenvolvimento.

Características:

• Nome do produto: placa de PCB cerâmica
• Conductividade térmica: 170 W/mK
• Máscara de solda Cor: Preta
• Tamanho: 2 mm~200 mm
• Superfície finalizada: ouro de imersão, níquel-paládio GLOD
• Largura/espaçamento mínimo da linha: 0,1 mm
• Substrato metálico isolado cerâmico
• Placas de cerâmica com laminado revestido de cobre
• PCB cerâmico de alta temperatura

Parâmetros técnicos:

Aplicações:

A placa de PCB cerâmica de ouro de imersão, com sua configuração de 1-8 camadas, é uma escolha premium para aplicações que exigem alta condutividade térmica e excelente isolamento elétrico.O tamanho do PCB de 22 mm*19 mm torna-o um componente versátil para uma ampla gama de dispositivos eletrônicosA largura mínima da linha e o espaçamento de 0,1 mm garantem interconexões de alta densidade para projetos de circuitos complexos.Este PCB é projetado para atender às exigências rigorosas de aplicações eletrônicas avançadas.

Uma das principais aplicações da placa de PCB cerâmica de ouro de imersão reside no seu uso como PCB dielétrico cerâmico.As propriedades dielétricas excepcionais dos materiais cerâmicos tornam este PCB uma escolha ideal para circuitos de RF e microondas onde a baixa perda de sinal e o desempenho de alta frequência são críticosIsto torna-o adequado para equipamentos de telecomunicações, sistemas de radar e sistemas de comunicação por satélite onde a integridade do sinal não pode ser comprometida.

Além da sua utilização em aplicações de alta frequência, os PCB cerâmicos ALN são particularmente vantajosos em ambientes de alta temperatura.que é essencial para a dissipação de calor na electrónica de potênciaAssim, este tipo de PCB é frequentemente encontrado em sistemas de iluminação LED, transistores de alta potência e dispositivos de refrigeração semicondutores.Sua capacidade de lidar com tensões térmicas garante confiabilidade e longevidade em tais aplicações.

Além disso, o Imersão Gold Ceramic PCB Board é um candidato perfeito para dispositivos médicos.juntamente com a precisão oferecida pela minúscula largura de linha da placa e espaçamentoO dieléctrico cerâmico também fornece um excelente isolamento.que é crucial para medições sensíveis e segurança do paciente.

Por último, no domínio aeroespacial e da defesa, a robustez dos PCBs cerâmicos dielétricos é particularmente valorizada.Níveis elevados de vibraçãoO pequeno tamanho dos PCB também ajuda na miniaturização dos dispositivos,que é um fator significativo em aplicações aeroespaciais onde o espaço e o peso são importantes.

No geral, o Imersão Gold Ceramic PCB Board é uma solução de alto desempenho para uma infinidade de cenários onde a confiabilidade, precisão e eficiência são primordiais.A sua adaptabilidade a várias camadas, juntamente com a escolha de materiais Al2O3 e ALN, posiciona-o como uma escolha preferida para aplicações eletrônicas de ponta em várias indústrias.

Personalização:

Nosso produto de placa de PCB cerâmica oferece uma gama de serviços de personalização para atender às necessidades específicas do seu projeto.Com opções avançadas de Surface Technics como ENIG (Electroless Nickel Immersion Gold), níquel-paládio e GLOD (Gold Layer Over Dielectric), asseguramos acabamentos de alta qualidade para um desempenho superior.Nossa placa cerâmica com laminado revestido de cobre possui uma condutividade térmica impressionante de 170 W/mK, tornando-o uma escolha ideal para aplicações que exijam uma dissipação de calor eficiente.

Atendemos a uma variedade de tamanhos, que variam de 2 mm a 200 mm, com um tamanho padrão de PCB de 22 mm * 19 mm para atender às suas especificações de design.Se você está procurando por um PCB híbrido de cerâmica com múltiplas funções ou um circuito impresso de cerâmica simples, podemos acomodar 1-8 camadas para atender a complexidade da sua montagem eletrônica.Personalize seu PCB cerâmico conosco e aproveite as vantagens de materiais de alta qualidade e engenharia de precisão para seus projetos eletrônicos.

Apoio e Serviços:

Nosso produto de placa de circuito impresso cerâmica vem com um conjunto abrangente de suporte técnico e serviços para garantir sua satisfação e o desempenho ideal do produto.O nosso apoio técnico inclui um manual de utilização detalhado com instruções para a instalação adequadaAlém disso, oferecemos uma extensa seção de FAQs em nosso site, onde você pode encontrar respostas para perguntas comuns e solucionar problemas menores.

Para consultas ou questões técnicas mais complexas, temos uma equipe dedicada de engenheiros experientes que podem fornecer orientação e suporte.Eles são bem versados em todos os aspectos da tecnologia PCB cerâmica e pode ajudá-lo com considerações de design, otimização do desempenho e outros desafios técnicos que possa encontrar.

Também fornecemos serviços para soluções de design personalizadas adaptadas às suas necessidades específicas.e testes de PCBs cerâmicos personalizados para garantir que eles atendam aos seus requisitos de aplicação.

Além disso, oferecemos uma garantia para as nossas placas de PCB cerâmicas que cobre defeitos nos materiais e no trabalho.repararemos ou substituiremos todas as placas defeituosas sem custo adicional para o cliente.

Estamos comprometidos com a melhoria contínua e o feedback dos clientes é inestimável para nós.Encorajamos você a entrar em contato com a nossa equipe de suporte com quaisquer sugestões ou comentários que você tem sobre o nosso produto ou serviços.

Nosso objetivo é fornecer-lhe o mais alto nível de apoio para garantir que o nosso PCB cerâmico Board exceda as suas expectativas e contribui para o sucesso dos seus projetos.
