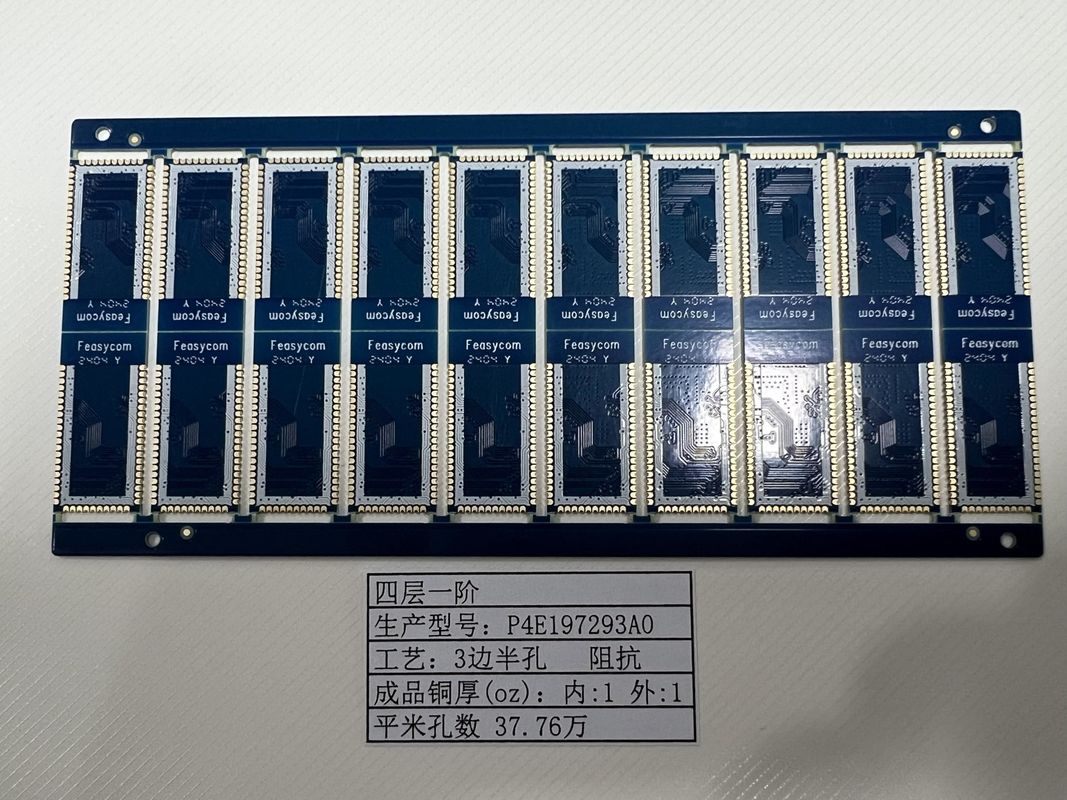

4L 6L HDI PCB de alta densidade com meio buraco de controle de impedância

4L 6L HDI PCB de alta densidade com meio buraco de controle de impedância

6L HDI PCB Board

Tabela de PCB HDI de controlo de impedância

Controle de impedância HDI multilayer PCB

Contacte-nos
Solicite um orçamento
Detalhes do produto
Controle da impedância:
- Sim, sim.
tamanho do buraco:
0.1mm Laser Drill
Pedido especial:
Meio buraco, 0,25 mm BGA
Tamanho mínimo do buraco:
0.15mm
Palavras-chave:
Interconector de alta densidade
Testes:
100% E-Test, Raios-X
Min Trace:
3/3MIL
Camada da placa:
6 litros
Destacar:

6L HDI PCB Board

,

Tabela de PCB HDI de controlo de impedância

,

Controle de impedância HDI multilayer PCB

Termos de pagamento e envio
Descrição do produto

Placa de Circuito Impresso de Alta Densidade 4L / Placa de Circuito Impresso HDI com Controle de Impedância e Meio Furo Conector de Alta Densidade BGA

Descrição do Produto:

A Placa de Circuito Impresso HDI representa o ápice da tecnologia moderna de placas de circuito impresso (PCBs), atendendo à crescente demanda por componentes eletrônicos compactos, de alta velocidade e eficientes. HDI, que significa High Density Interconnect (Interconexão de Alta Densidade), é uma tecnologia que permite mais funcionalidade em um espaço menor, um fator crucial no desenvolvimento dos mais recentes eletrônicos de consumo, dispositivos médicos e ferramentas de comunicação. Este produto é projetado especificamente para integrar-se perfeitamente com Conversores HD SDI, complementar aplicações de PCB de alta velocidade e suportar os mais recentes módulos de memória, como PCBs DDR4.

Apresentando um impressionante tamanho de furo de 0,1 mm alcançado através de perfuração a laser de precisão, a Placa de Circuito Impresso HDI permite um nível de detalhe e uma densidade de componentes não possíveis com métodos de perfuração tradicionais. Este tamanho de furo fino é particularmente benéfico para aplicações que exigem um grande número de interconexões dentro de um espaço confinado, como Conversores HD SDI, que são usados para transmitir sinais de vídeo de alta definição por longas distâncias sem perda de qualidade.

Em termos de resolução de trilhas, a Placa de Circuito Impresso HDI ostenta uma largura e espaçamento mínimos de trilha de 3/3 Mil (0,003 polegadas), uma especificação que ressalta a adequação da placa para aplicações de PCB de alta velocidade. Esta geometria fina de trilha é fundamental para reduzir a perda de sinal e a diafonia, garantindo assim a integridade do sinal em altas frequências. Este nível de precisão é essencial para o desempenho de PCBs DDR4, que operam em altas taxas de dados e requerem um layout meticulosamente projetado para manter a integridade do sinal.

A espessura da placa da Placa de Circuito Impresso HDI pode ser personalizada em uma ampla faixa de 0,2 mm a 6,00 mm (8 mil a 126 mil). Essa versatilidade permite que a placa seja adaptada aos requisitos de várias aplicações, desde os dispositivos portáteis mais finos até equipamentos industriais mais robustos. Uma placa mais fina pode ser benéfica para eletrônicos portáteis, enquanto uma placa mais espessa pode ser escolhida por sua integridade estrutural aprimorada em ambientes exigentes.

O tamanho mínimo do furo de 0,15 mm é mais uma característica que destaca as capacidades de alta resolução da Placa de Circuito Impresso HDI. Este atributo permite a colocação de vias menores, que são críticas no projeto de PCBs multicamadas. Essas pequenas vias permitem que várias camadas sejam interconectadas, maximizando o espaço e melhorando o desempenho, o que é particularmente útil no domínio dos Conversores HD SDI, onde precisão e confiabilidade são primordiais.

O controle de impedância é uma característica essencial da Placa de Circuito Impresso HDI, garantindo que a PCB mantenha uma impedância consistente em todo o circuito. Isso é de suma importância em aplicações de PCB de alta velocidade, onde variações na impedância podem levar a reflexões de sinal e perda de integridade do sinal. A capacidade de controlar a impedância também é crucial para PCBs DDR4, pois esses módulos de memória requerem uma impedância consistente para operar com eficiência e estabilidade máximas.

Em resumo, a Placa de Circuito Impresso HDI é uma solução avançada projetada para eletrônicos de alto desempenho. Sua compatibilidade com Conversores HD SDI, adequação para aplicações de PCB de alta velocidade e design otimizado para PCBs DDR4 a tornam uma escolha ideal para projetos que exigem os mais altos padrões de precisão, confiabilidade e eficiência. Com recursos como o tamanho do furo de 0,1 mm perfurado a laser, trilha mínima de 3/3 Mil, espessura de placa personalizável, tamanho mínimo do furo de 0,15 mm e controle de impedância, a Placa de Circuito Impresso HDI está na vanguarda da tecnologia de PCB, pronta para atender às necessidades dos projetos eletrônicos mais desafiadores.



Recursos:

  • Nome do Produto: Placa de Circuito Impresso HDI
  • Testes:
    • 100% E-Testing
    • RAIO-X
  • Solicitação Especial:
    • Meio Furo
    • BGA de 0,25 mm
  • Requisitos Especiais: Soquete de Lâmpada
  • Controle de Impedância: Sim
  • Tamanho Mínimo do Furo: 0,15 mm
  • Compatível com aplicações de Conversor HD SDI
  • Tecnologia de interconexão de alta densidade para PCB HDI


Parâmetros Técnicos:

Parâmetro Técnico Especificação
Requisitos Especiais Soquete de Lâmpada
Palavras-chave Conector de Alta Densidade
Testes 100% E-Testing, RAIO-X
Razão de Aspecto 10:1
Espessura 0,4-3,2 mm
Trilha Mínima 3/3 Mil
Tamanho do Furo Perfuração a Laser de 0,1 mm
Controle de Impedância Sim
Solicitação Especial Meio Furo, BGA de 0,25 mm
Tamanho Mínimo do Furo 0,15 mm


Aplicações:

As PCBs HDI, ou Placas de Circuito Impresso de Interconexão de Alta Densidade, representam um avanço significativo na tecnologia de PCBs. Utilizando os materiais mais finos, como FR4 IT180, as PCBs HDI, como as Placas HDI 4L 1+N+1, são projetadas para atender às rigorosas demandas da eletrônica moderna. O 4L denota uma PCB de quatro camadas, enquanto o 1+N+1 indica a construção de uma camada, seguida por uma camada interna (N) e coberta por outra camada, demonstrando o design intrincado possibilitado pelos processos de fabricação de PCBs HDI.

Um dos atributos críticos dessas PCBs HDI é a espessura da placa, que varia de um fino 0,2 mm a um robusto 6,00 mm (8 mil a 126 mil). Essa versatilidade garante que as PCBs HDI possam ser integradas em uma vasta gama de aplicações, desde os wearables mais delicados até eletrônicos mais substanciais e de alta potência. Além disso, a garantia de controle de impedância garante a integridade do sinal em várias frequências, um requisito indispensável em projetos de alta velocidade.

As ocasiões e cenários de aplicação para PCBs HDI são diversos, abrangendo múltiplas indústrias e tecnologias. No domínio da eletrônica de consumo, as Placas de Circuito Impresso HDI são a espinha dorsal de smartphones, tablets e laptops, onde o espaço é limitado e a eficiência é primordial. A miniaturização de componentes, juntamente com os requisitos de alta velocidade, torna as PCBs HDI uma escolha essencial para fabricantes que visam produzir dispositivos elegantes, porém poderosos.

No setor de telecomunicações, as PCBs HDI permitem a funcionalidade de roteadores e switches complexos e multicamadas que formam o núcleo de nossa infraestrutura de internet. A capacidade de suportar uma infinidade de conexões dentro de um espaço confinado, mantendo a integridade do sinal, é o motivo pelo qual as PCBs HDI são um item básico nesta indústria. Da mesma forma, no campo da eletrônica médica, a precisão e a confiabilidade oferecidas pelas PCBs HDI são aproveitadas em dispositivos críticos como marca-passos e sistemas de imagem, onde o desempenho consistente pode significar a diferença entre a vida e a morte.

As indústrias automotiva e aeroespacial, onde condições extremas e a necessidade de confiabilidade e miniaturização convergem, também se beneficiam dos atributos das PCBs HDI. As interconexões de alta densidade fornecem a resiliência necessária e permitem os complexos sistemas eletrônicos usados em veículos e aeronaves modernos. Além disso, aplicações de defesa, onde robustez e capacidades tecnológicas avançadas são necessárias, empregam frequentemente PCBs HDI para garantir a funcionalidade e durabilidade de seus sistemas eletrônicos.

Em cada uma dessas aplicações, a PCB HDI se destaca como um componente crítico devido à sua capacidade de facilitar arquiteturas eletrônicas avançadas, mantendo uma pegada compacta. Seja no ambiente de alto risco da aeroespacial, no mundo dependente de precisão da tecnologia médica ou na eletrônica de consumo que usamos diariamente, as PCBs HDI são os heróis anônimos que possibilitam os saltos tecnológicos de nosso tempo.



Personalização:

Nossos serviços de personalização de PCB de Alta Densidade atendem às suas necessidades específicas, garantindo que suas Placas de Circuito Impresso HDI atendam aos mais altos padrões de qualidade. Com opções para Solicitação Especial, podemos incorporar a tecnologia de Meio Furo e acomodar um BGA de 0,25 mm para posicionamento preciso de componentes. A Matéria-Prima utilizada é o confiável FR4 IT180, garantindo excelente resistência térmica e resistência mecânica para suas aplicações de PCB de Alta Velocidade.

Também oferecemos Controle de Impedância para manter a integridade do sinal em sua Placa de Circuito Impresso HDI, essencial para circuitos de alta velocidade. Nossas capacidades incluem a manutenção de uma Trilha Mínima de 3/3 Mil, fornecendo a precisão de linha fina necessária para projetos de circuito complexos. Além disso, nossa personalização de produto permite uma configuração de Camadas de Placa de até 6L, permitindo-nos suportar seus requisitos de PCB de Alta Densidade multicamadas.



Suporte e Serviços:

O produto Placa de Circuito Impresso HDI vem com suporte técnico e serviços abrangentes para garantir sua satisfação e sucesso com nosso produto. Nosso suporte inclui uma gama completa de serviços, desde solução de problemas do produto, otimização de desempenho, até orientação sobre as melhores práticas para projeto e implementação.

Nossa equipe de suporte técnico é experiente em todos os aspectos da tecnologia de PCB HDI e pode fornecer assistência com recomendações de empilhamento, seleção de materiais e compreensão das restrições de fabricação. Eles estão equipados para ajudá-lo a resolver quaisquer problemas que você possa encontrar durante os processos de projeto, teste ou montagem.

Além da solução de problemas, também oferecemos serviços avançados como análise de integridade de sinal e conselhos de gerenciamento térmico para garantir que sua PCB HDI opere de forma eficiente e confiável em todas as condições. Nosso objetivo é ajudá-lo a maximizar o desempenho e a longevidade de seu produto.

Estamos continuamente aprimorando nossos recursos de suporte, incluindo documentação detalhada, FAQs e guias técnicos, que estão disponíveis para ajudá-lo a navegar por desafios e dúvidas comuns relacionadas a PCBs HDI.

Observe que nosso suporte técnico e serviços estão disponíveis durante o horário comercial regular e estão sujeitos aos nossos termos e condições de serviço. Estamos comprometidos em fornecer o suporte que você precisa para uma experiência tranquila com nosso produto Placa de Circuito Impresso HDI.
