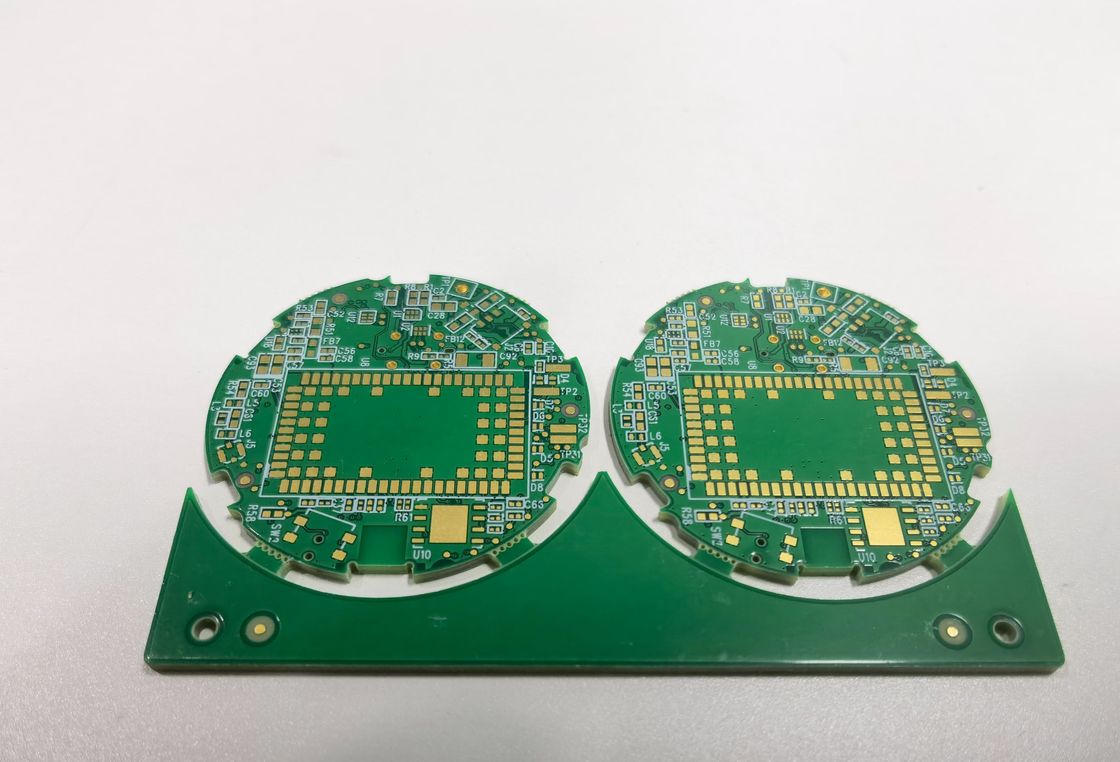

4 camadas HDI PCB Board Com Controle de Impedância Densidade Interconector teste de raios-X

Descrição do produto:

A placa de circuito impresso HDI representa o auge da tecnologia moderna de placas de circuito impresso (PCB), onde as estratégias de design de interligação de alta densidade (HDI) são empregadas para criar um avançado,PCB de alta velocidade que satisfaça os requisitos rigorosos dos dispositivos eletrónicos complexosO nosso HDI PCB Board foi meticulosamente concebido para fornecer uma base confiável para aplicações que exigem uma combinação de dimensões compactas, desempenho melhorado e integridade de sinal superior.Este resumo do produto irá aprofundar os atributos, requisitos especiais e protocolos de teste que tornam nossa placa de PCB HDI uma escolha excepcional para seus projetos eletrônicos.

Começando com os requisitos especiais, o nosso HDI PCB Board foi projetado para acomodar uma tomada de lâmpada,que é uma característica crítica para aplicações de iluminação e dispositivos eletrónicos que exigem uma ligação segura e estável a uma fonte luminosaA integração da tomada da lâmpada é um testemunho da personalização dos nossos PCBs HDI, permitindo-lhes atender às necessidades específicas, mantendo os mais altos padrões de design e fabricação.

Um dos atributos mais significativos da placa de PCB HDI é a gama de espessuras de placa disponíveis.proporcionando uma grande flexibilidade em termos de resistência mecânica e adequação à aplicaçãoQuer esteja a trabalhar num dispositivo leve e portátil ou num componente industrial robusto, há uma espessura de placa de PCB HDI que se alinha perfeitamente com as suas necessidades.

Quando se trata da precisão do layout do PCB, o HDI PCB Board possui uma largura mínima de traço e espaçamento de 3/3 mil.Esta geometria minúscula de traços é um testemunho do aspecto de alta densidade do PCBEsta capacidade é crucial para alcançar a transmissão de sinal de alta velocidade exigida por componentes eletrônicos avançados,e para apoiar as crescentes demandas de miniaturização na indústria electrónica.

A nossa placa de PCB HDI passa por testes rigorosos para garantir a fiabilidade e funcionalidade.Cada placa é submetida a um ensaio elétrico 100% (E-testing) para verificar se cumpre as especificações elétricas e para detectar eventuais defeitos.Além disso, a inspecção por raios-X é empregada para examinar a integridade das estruturas internas, tais como vias e juntas de solda, que não são visíveis a olho nu.Estes protocolos de ensaio são vitais para manter a qualidade e o desempenho em PCBs de alta densidade.

Os pedidos especiais também podem ser acomodados para atender às demandas únicas de várias aplicações.que são essenciais para certos tipos de conectores de borda e requisitos de montagemAlém disso, atendemos a aplicações de alta precisão com um passo de matriz de grelha de bolas (BGA) de 0,25 mm, permitindo a ligação de circuitos integrados com uma multiplicidade de pinos de E/S numa pegada muito pequena.Esta característica é particularmente importante para projetos de PCB de alta velocidade que exigem um grande número de conexões em um espaço compacto.

Em resumo, a nossa placa de PCB HDI é uma solução versátil e de alto desempenho que se destaca em aplicações que exigem alta densidade e circuitos de alta velocidade.uma ampla gama de espessuras de placas, geometrias de traços apertadas, testes abrangentes e capacidade para atender a pedidos especiais, como meios buracos e BGA de tom fino,Este HDI PCB Board se destaca como uma escolha superior para designers e engenheiros que buscam o melhor na tecnologia de PCBSeja para eletrônicos de consumo sofisticados, dispositivos médicos críticos, ou aplicações industriais exigentes, o nosso HDI PCB Board oferece a confiabilidade, desempenho,e recursos avançados necessários para impulsionar a inovação e eficiência nos seus projetos eletrónicos.

Características:

• Nome do produto: HDI PCB Board
• Espessura da placa: 0,2 mm a 6,00 mm (8 mil-126 mil)
• Número de camadas: 4-20 camadas
• Pedido especial: meio buraco, 0,25 mm BGA
• Teste: 100% Teste eletrónico, raios-X
• Proporção de aspecto: 10:1
• Fabricação de PCB HDI: PCB de alta densidade de interconexão com características precisas
• Placas de PCB de alta velocidade: concebidas para aplicações eletrónicas de alta velocidade

Parâmetros técnicos:

Aplicações:

A placa HDI (High Density Interconnect) PCB é uma placa de circuito impresso de alto desempenho projetada para atender às exigências rigorosas de dispositivos eletrônicos avançados.Este produto oferece uma precisão superior para projetos de circuitos complexosA placa HDI é particularmente adequada para aplicações em que a alta integridade do sinal é crucial, graças ao seu recurso de controlo de impedância.1 e um intervalo de espessura do painel de 0.2 mm a 6.00 mm (8 mil a 126 mil). É construído usando a matéria-prima de alta qualidade FR4 IT180, que garante durabilidade e confiabilidade em várias condições de operação.

Uma das principais aplicações para a placa de PCB HDI está dentro do domínio dos conversores HD SDI. Estes conversores são usados para traduzir sinais de interface digital serial de alta definição,que são comuns em ambientes profissionais de vídeo e áudioAs dimensões de traço precisas e o controlo da impedância do PCB HDI tornam-no um candidato ideal para tais conversores, garantindo uma perda mínima de sinal e uma elevada fidelidade na transmissão do sinal.

No campo da eletrônica de consumo, o HDI PCB é integral no desenvolvimento de placas de modelo compactas e de alta densidade que são usadas em smartphones, tablets e laptops.A sua capacidade de suportar um elevado número de ligações por unidade de área torna-o perfeito para dispositivos onde o espaço é elevado e a funcionalidade não pode ser comprometidaÀ medida que os aparelhos continuam a encolher em tamanho enquanto crescem em complexidade, as capacidades do PCB HDI tornam-se ainda mais valiosas.

Além disso, a placa de PCB HDI também encontra aplicações em dispositivos médicos, tecnologia aeroespacial e sistemas militares, onde a sua alta confiabilidade e robustez são essenciais.Por exemplo:, o HDI PCB pode ser usado em equipamentos de diagnóstico sofisticados, wearables que monitoram métricas de saúde e implantes em miniatura.A natureza de alta densidade da placa, juntamente com a sua capacidade de funcionar de forma fiável em condições extremas, torna-o um componente de escolha para sistemas de missão crítica.

Em geral, o HDI PCB Board é um produto versátil que atende a uma multiplicidade de aplicações em várias indústrias,motorizado pelo seu projeto para acomodar circuitos de alta densidade com precisão e estabilidadeA sua utilização em conversores HD SDI, placas de modelo de alta densidade e outros sistemas electrónicos avançados sublinha a sua importância na evolução contínua da tecnologia.

Personalização:

Explore nossos serviços premium de placa de PCB de alta densidade (HDI), projetados para atender às aplicações de alta velocidade mais exigentes.A nossa tecnologia HDI de ponta garante que a sua placa de PCB de alta velocidade opere com o máximo de desempenho com uma contagem de camadas que varia de 4 a 20 camadas, adaptando-se às complexidades da electrónica moderna.

Com uma relação de aspecto impressionante de 10:1, nossas placas HDI PCB fornecem a confiabilidade e durabilidade necessárias para aplicações de placas de PCB de alta velocidade.É por isso que oferecemos opções de personalização especializadas, tais como meios buracos e suporte para 0.25mm BGA para atender às suas necessidades específicas de design.

Apresentamos as nossas placas HDI especializadas de 4L 1+N+1, a solução perfeita para as suas necessidades de circuitos de alta velocidade.Confie em nossos serviços de personalização de placas de PCB de alta velocidade para fornecer o desempenho e a qualidade que seus projetos exigem.

Apoio e Serviços:

Nosso HDI PCB Board vem com suporte técnico abrangente e serviços projetados para garantir a melhor experiência possível com nosso produto.Estamos empenhados em prestar assistência com quaisquer questões técnicas ou problemas que possam surgir.

Os serviços de apoio técnico para a placa de PCB HDI incluem:

• Documentação do produto ¢ Guia e manuais detalhados estão disponíveis para ajudá-lo a compreender as características e especificações da placa de PCB HDI.
• Assistência de instalação ️ Apoio passo a passo para ajudá-lo a instalar a sua placa de PCB HDI de forma correta e segura.
• Solução de problemas ️ Assistência no diagnóstico e resolução de quaisquer problemas operacionais que se encontrem com o conselho.
• Atualizações de firmware Informações e acesso às últimas atualizações de firmware para garantir que a sua placa de PCB HDI funcione com o máximo de desempenho.
• Inquérito Técnico - Apoio dedicado a quaisquer questões técnicas relativas às capacidades e integração do HDI PCB Board.

Observe que, embora nos esforcemos para fornecer suporte abrangente, certos serviços podem estar sujeitos à disponibilidade e podem mudar ao longo do tempo.Incentivamos os clientes a consultar o nosso site oficial ou entrar em contato com a nossa equipe de atendimento ao cliente para as informações mais atuais sobre suporte e serviços para o HDI PCB Board.
