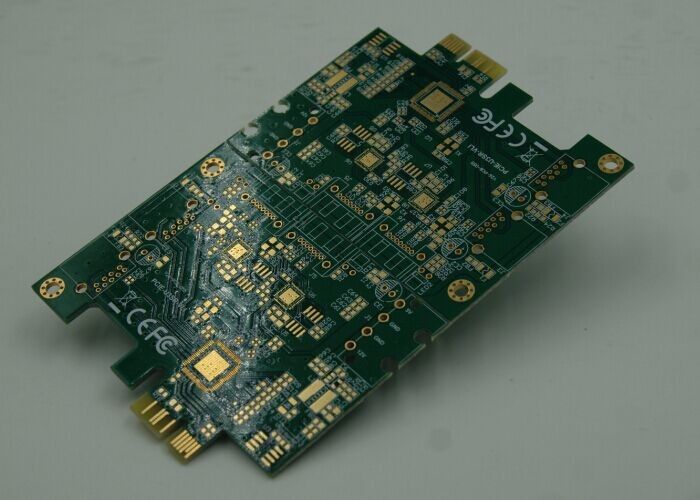

Espaço do condutor 3 mil Tabela de fiação impressa de dois lados para requisitos de tolerância apertada

Descrição do produto:

O PCB de dois lados, também conhecido como placa de circuito de dois lados ou PCB duplo revestido, é um componente essencial na eletrônica moderna, permitindo circuitos complexos dentro de um fator de forma compacto.Este tipo de placa de circuito é caracterizado pela presença de camadas de cobre condutor em ambos os lados, permitindo uma maior densidade de traços e uma maior funcionalidade em comparação com os PCB unilaterais.,incluindo eletrónica de consumo, telecomunicações, dispositivos médicos, sistemas automotivos e controles industriais.

A nossa placa impressa de dois lados destaca-se no mercado pela sua construção meticulosa e pelo uso de materiais de alta qualidade.um laminado epoxídico reforçado com vidro resistente à chama que é bem considerado na indústria pelas suas excelentes propriedades mecânicas e térmicasO material FR-4 garante que a placa tem a integridade estrutural para suportar várias tensões ambientais, bem como a estabilidade térmica necessária para um desempenho elétrico confiável.

Os PCBs de dois lados que fabricamos vêm com uma espessura de PCB padrão de 1,6 mm, que é a especificação mais comum e fornece um equilíbrio satisfatório entre resistência e flexibilidade.Esta espessura é amplamente aceite na indústria, tornando estas placas adequadas para uma vasta gama de caixas e gabinetes sem a necessidade de personalização.

O acabamento de superfície é um aspecto crítico da fabricação de PCB, pois protege os circuitos de cobre expostos e garante a soldabilidade.Nossa placa impressa de dois lados está disponível com uma variedade de acabamentos de superfície para atender a diversas necessidadesAs opções incluem nivelação por soldagem a ar quente (HASL), ouro de imersão de níquel sem eletricidade (ENIG), estanho de imersão, prata de imersão, dedo de ouro e conservantes orgânicos de soldagem (OSP).Cada um destes acabamentos tem as suas vantagens, desde o HASL robusto e rentável até ao ENIG sem chumbo e de elevada fiabilidade, e a selecção pode ser adaptada às necessidades da aplicação específica.

A estética e a funcionalidade andam de mãos dadas no projeto de PCB, e a camada de silkscreen é crucial para ambos.e amareloEssas opções permitem a impressão clara da legenda, incluindo designadores de componentes, pontos de teste e símbolos de aviso, que facilitam a montagem e a solução de problemas.

A resistência à solda do PCB duplo revestido, também conhecida como máscara de solda, está disponível na cor verde tradicional.A camada de resistência à solda é aplicada à placa para proteger o cobre da oxidação e para evitar a formação de pontes de solda durante o processo de montagemA máscara de solda verde oferece um excelente contraste com a serigrafia, facilitando aos técnicos a leitura das marcas da placa durante a montagem e os ensaios.

O nosso compromisso com a qualidade garante que cada PCB de duas faces que produzimos é rigorosamente testado para desempenho elétrico, adesão às especificações de design e durabilidade.Para fabricação de protótipos ou produção em massa, os nossos PCBs são fabricados para fornecer fiabilidade e desempenho que os nossos clientes podem contar com.Podemos acomodar os requisitos de design padrão e personalizado, proporcionando uma solução versátil para projetos eletrónicos que exigem a eficiência e a complexidade de uma placa impressa de dois lados.

Características:

• Nome do produto: PCB de dupla face
• Palavra chave: PCB de duas camadas
• Revestimento de superfície: HASL, ENIG, estanho de imersão, prata de imersão, dedo dourado, OSP
• Característica: 100% de ensaio E
• Tela de seda: Branco, Preto, Amarelo
• Cor: Verde, Azul, Amarelo
• Tabela impressa de dois lados
• Placas de circuito impresso de dois lados
• PCB duplo revestido

Parâmetros técnicos:

Aplicações:

O PCB de duas camadas, também conhecido como placa de fiação impressa de dois lados, é um componente essencial na eletrônica moderna.Oferece uma interligação de precisão e alta densidadeO peso do cobre nessas placas pode variar de 1 a 6 onças, permitindo flexibilidade na capacidade de carga atual e resistência mecânica.Disponível em cores de resistência à solda visualmente distintas, como verde, azul e amarelo, estes painéis não são apenas funcionais, mas também facilmente identificáveis durante os processos de montagem e ensaio.

Uma das aplicações mais comuns para a placa de circuito impresso de 1,5 m é na eletrônica de consumo.A natureza de dois lados desses PCBs permite que os projetistas criem circuitos mais complexos em um espaço menorAlém disso, a cor verde resistente à solda é uma escolha popular nessas aplicações por sua clareza e contraste,Melhoria da precisão de fabrico e redução do risco de erros.

No domínio dos controles industriais e da automação, o PCB duplo é inestimável.Estes ambientes exigem componentes eletrónicos robustos e fiáveis que possam suportar condições adversas e uso frequenteA robustez proporcionada pelas opções de maior peso de cobre garante que o PCB possa suportar as cargas elétricas intensas frequentemente encontradas em ambientes industriais.a variedade de cores disponíveis para a solda resistência camada auxiliares na identificação rápida de caminhos de circuito durante a manutenção e solução de problemas.

Os dispositivos médicos também beneficiam significativamente da precisão e da fiabilidade do PCB de duas camadas.e dispositivos de diagnóstico dependem do diâmetro mínimo fino do orifício para acomodar projetos de circuitos complexos necessários para medições e controles sensíveisA uniformidade e o controlo de qualidade da placa de fiação impressa de dois lados são primordiais nestas aplicações, onde o desempenho consistente pode ser uma questão de segurança do paciente.

Além disso, as indústrias aeroespacial e automóvel são exemplos de aplicações eficazes do PCB de 1,5 m de dois lados, que exigem uma elevada fiabilidade em condições extremas.e os PCBs de dois lados são projetados para atender a estes padrões rigorososA codificação por cores com soldagem verde resiste aos auxiliares nos processos complexos de montagem típicos destas indústrias, onde numerosos PCBs podem ser utilizados dentro de uma única peça de equipamento.

Em conclusão, o PCB de duas camadas é um componente versátil e indispensável em uma variedade de aplicações, seja para eletrônicos de consumo, automação industrial, dispositivos médicos ou transporte.,A placa de fiação impressa de dois lados fornece a plataforma necessária para projetos eletrónicos complexos, fiáveis e eficientes.

Personalização:

Explore os nossos Serviços de Personalização de Produtos de primeira linha para oPCB de duas camadasAs nossas placas de circuito impresso de 1,5 m de lado duplo oferecem uma construção robusta e um desempenho elétrico superior.100% E-testpara garantir a mais alta qualidade e fiabilidade dos seus projectos.

Nós nos especializamos em PCBs de grande comprimento, atendendo às suas necessidades únicas com precisão.Diâmetro mínimo do buraco de 0,075 mm, tornando-os adequados para projetos complexos com layouts densos de componentes.

Além disso, o nosso processo de fabrico de ponta garante umaEspaço do condutor de 3 mmPersonalize o seu PCB com as nossas opções de cores disponíveis:Verde, Azul, Amarelo, para combinar com a sua estética de design e sistemas de codificação.

Apoio e Serviços:

O nosso produto de PCB de dois lados é projetado para confiabilidade e durabilidade, garantindo que os seus projetos eletrónicos sejam construídos sobre uma base sólida.A nossa equipa de apoio técnico está empenhada em fornecer-lhe a assistência necessária para tirar o máximo partido dos nossos PCBsOferecemos uma gama de serviços para apoiar as suas necessidades técnicas:

Consulta do produto:Nossa equipe está disponível para aconselhar sobre as melhores práticas para integrar nosso PCB de dois lados em seu projeto, ajudando você a otimizar o desempenho e reduzir problemas durante a montagem.

Serviços de revisão de projetos:Oferecemos serviços de revisão de projeto para ajudar a identificar possíveis problemas antes da produção, garantindo que o seu projeto de PCB seja robusto e pronto para fabricação.

Suporte para solução de problemas:Se você encontrar algum problema com nossos PCBs durante a montagem ou operação, nossa equipe de suporte técnico está disponível para ajudá-lo a diagnosticar e resolver o problema de forma eficiente.

Documentação:Fornecemos documentação abrangente, incluindo especificações, folhas de dados de materiais e diretrizes de manuseio para garantir que você tenha todas as informações necessárias para uma implementação bem-sucedida de PCB.

Garantia da qualidade:Os nossos PCB passam por rigorosos procedimentos de controlo de qualidade para garantir os mais elevados padrões.A nossa equipa de apoio está pronta para resolver estes problemas e fornecer soluções.

Estamos empenhados em garantir a sua satisfação com o nosso produto PCB de dois lados e estamos aqui para apoiá-lo a cada passo do caminho.Por favor, entre em contato com a nossa equipa através dos canais de apoio ao cliente adequados.
