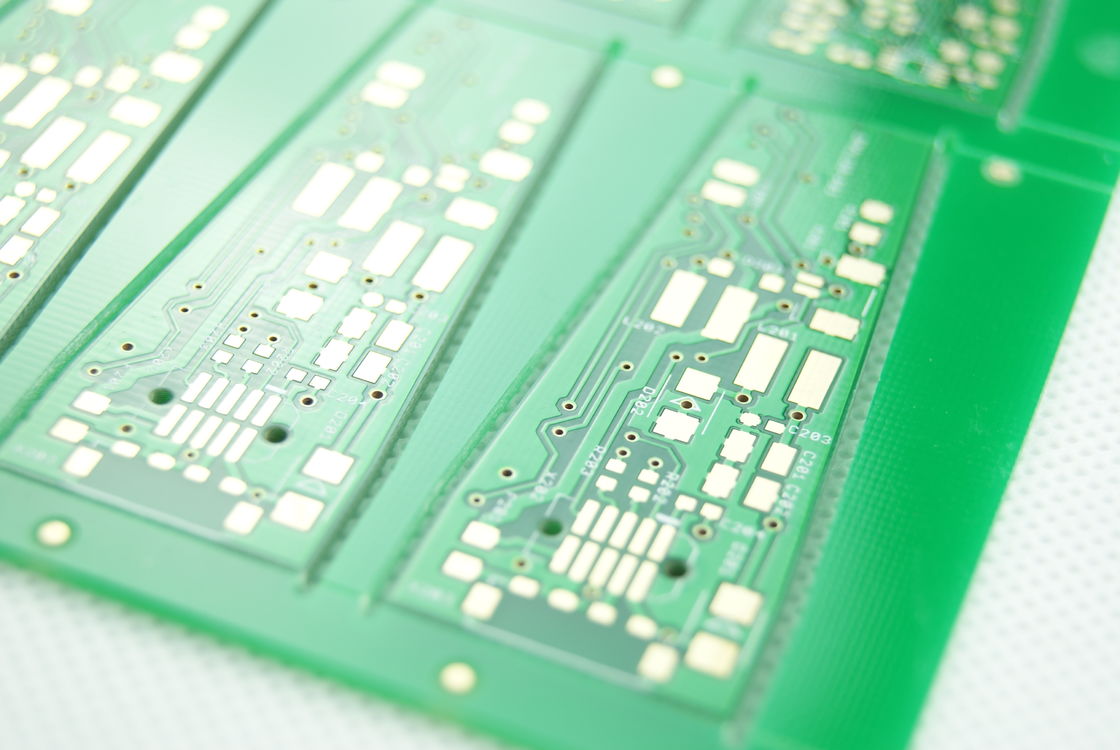

O PCB de duas faces, também conhecido como PCB de duas camadas, representa um avanço significativo na indústria de placas de circuito impresso (PCB).Este produto de última geração foi meticulosamente projetado para atender às crescentes demandas de maior complexidade de circuito, mantendo um fator de forma compactoCom duas camadas condutoras, este PCB de duas camadas é uma solução ideal para uma ampla gama de aplicações eletrónicas,Proporcionar uma utilização eficiente do espaço e uma melhor conectividade em comparação com alternativas de camada única.
O nosso PCB de dois lados tem duas camadas de condutor de cobre separadas por um material dielétrico.que permite um projeto de alta densidade que pode acomodar mais componentes por unidade de áreaEste espaçamento de condutores apertado é particularmente benéfico para aplicações que exigem um alto grau de miniaturização sem comprometer o desempenho.Os PCBs de 5m não são só fiáveis.■ estão também na vanguarda da concepção de PCB, atendendo às complexas necessidades da electrónica moderna.
O diâmetro mínimo do orifício (Min Hole Dia) para este PCB de dois lados é de 0,075 mm. Este tamanho de orifício excepcionalmente pequeno é perfeito para alcançar alta precisão através de posições,que são essenciais para a ligação das camadas do PCBEste pequeno detalhe garante que as ligações eléctricas sejam fortes e fiáveis, proporcionando uma base estável para os componentes montados na placa.a capacidade de acomodar tais detalhes finos torna-se cada vez mais crítica na indústria eletrônica.
Uma das características mais notáveis do nosso PCB de duas camadas é o tratamento de superfície a que é submetido.O processo de imersão de ouro é utilizado para garantir a mais alta qualidade de condutividade e para proteger contra a oxidação. O ouro de imersão proporciona uma superfície plana ideal para componentes de pitch fino ou para aplicações que exigem planitude excepcional.Melhoria do desempenho elétrico, e vida útil prolongada, tornando este tratamento uma escolha premium para os nossos PCBs de 1,5m de lado duplo.
O PCB de dois lados que oferecemos não é apenas sobre desempenho; é também sobre durabilidade e confiabilidade.O tratamento de superfície de ouro de imersão contribui para a confiabilidade a longo prazo do PCB, fornecendo uma superfície robusta que resiste à corrosãoEste tratamento de superfície aumenta igualmente a soldagem do PCB, o que é crucial para assegurar fortes juntas de soldagem e uma ligação eléctrica estável durante toda a vida do produto.A combinação de espaçamento preciso dos condutores, diâmetros de buracos finos, e tratamento de superfície premium torna o nosso PCB Bi-Layer um produto de primeira linha para qualquer indústria que exija eletrônicos de alto desempenho.
Em conclusão, o nosso PCB de dois lados é um produto versátil e de alta qualidade que atende às necessidades sofisticadas da indústria eletrônica de hoje.075 mm de diâmetro mínimo do orifício, e um tratamento de superfície Immersion Gold, todos os quais contribuem para o seu desempenho superior e confiabilidade.ou qualquer outro campo em que a precisão e a durabilidade são primordiais, o nosso PCB de 1,5m de dois lados é uma escolha excelente que combina tecnologia avançada com notável artesanato.
| Parâmetro técnico | Especificações |
|---|---|
| Revestimento de superfície | HASL, ENIG, Immersion Tin, Immersion Silver, Gold Finger, OSP (em inglês) |
| Tela de seda | Branco, Preto, Amarelo |
| Espessura do PCB | 1.6 mm |
| Características | 100% E-test |
| Min Hole Dia | 0.075 mm |
| Palavra chave | PCB de duas camadas |
| Matéria-prima | Fr-4 |
| Camadas | Duplo. |
| Cor resistente à solda | Verde |
| Transportes marítimos | DHL, UPS, EMS, TNT, FedEx, Correio Express, Transporte Marítimo |
O PCB de camada dupla, também conhecido como PCB de dois lados, é um componente essencial em uma miríade de aplicações eletrônicas.de dispositivos simples a sistemas complexosCom uma espessura de PCB padrão de 1,6 mm e um espaço de condutor de 3 Mil, estes PCBs oferecem excelente desempenho elétrico e fiabilidade.Estaca de imersão, Immersion Silver, Gold Finger, e OSP, garante que a placa de circuito bidirecional pode ser adaptada para atender aos requisitos específicos de uma aplicação, seja para condutividade aprimorada,resistência à corrosão, ou facilidade de solda.
A utilização de matéria-prima Fr-4 de alta qualidade no fabrico destes PCB proporciona a integridade estrutural necessária para uma ampla gama de condições de funcionamento.Este material é bem considerado pelas suas propriedades de resistência térmica e de isolamento elétricoAlém disso, a disponibilidade de várias cores de silkscreen, tais como branco, preto e amarelo,permite a marcação e identificação claras dos componentes, que é crucial em conjuntos de circuitos complexos.
Uma aplicação comum para o PCB de 1,5 m de lado duplo é na electrónica de consumo, onde o espaço é um prémio e a funcionalidade não pode ser comprometida.e portáteis dependem destas placas compactas mas poderosas para oferecer a multifuncionalidade que os utilizadores esperamNa indústria automóvel, a natureza robusta do PCB Twin Layer torna-o adequado para sistemas em veículos que exigem fiabilidade a longo prazo em condições adversas, tais como unidades de controlo do motor,Sistemas GPS, e sistemas de entretenimento.
Em ambientes industriais, a placa de circuito duplo é frequentemente encontrada em sistemas de controle, fontes de alimentação e conversores.A capacidade de lidar com aplicações de alta potência e resistir a ambientes extremos torna indispensável nestes cenáriosOs dispositivos médicos também beneficiam da precisão e da fiabilidade destes PCB, com aplicações que vão desde pequenos monitores de saúde portáteis até sistemas de imagem grandes e complexos.A indústria aeroespacial é outro setor em que a durabilidade e o desempenho dos PCBs de dois lados são críticos, com aplicações em sistemas de comunicação, instrumentação e muito mais.
Em geral, os atributos do produto PCB de dois lados de acabamentos de superfície variados, espessura padrão e materiais de alta qualidade, juntamente com sua ampla aplicabilidade,tornar-se uma pedra angular na concepção e fabrico de sistemas eletrónicos num vasto espectro de indústrias.
O nosso produto de PCB de dois lados oferece uma gama de serviços de personalização de produtos para atender às suas necessidades específicas de design.Tabela de fiação impressa de dois ladosestá disponível com vários acabamentos de superfície, incluindo HASL, ENIG, Immersion Tin, Immersion Silver, Gold Finger e OSP, para garantir confiabilidade e desempenho para qualquer aplicação.
Com um diâmetro mínimo de orifício (Min Hole Dia) de 0,075 mm, a nossa fabricação de precisão permite interconexões de alta densidade nos nossos1.2m PCB de dois ladosIsto torna-o adequado para projetos complexos onde o espaço é um prémio.
Oferecemos opções de tela de seda em branco, preto e amarelo, permitindo uma marcação clara e identificação na superfície do quadro.Outros circuitos de circuito impressoÉ concebido para suportar aplicações que exijam dimensões alargadas da placa sem comprometer a qualidade e o desempenho.
Todas as nossas placas vêm padrão como camadas: duplo, garantindo que você tem o real estate necessário para os seus projetos de circuito.ou Amarelo de acordo com as suas preferências e design estética.
Nosso produto de PCB de dois lados vem com suporte técnico abrangente e serviços projetados para garantir sua satisfação e sucesso com nossos produtos.O nosso apoio inclui o acesso a uma base de conhecimentos detalhada, documentação extensa e guias de solução de problemas para ajudá-lo a resolver quaisquer problemas que possa encontrar.
Além de recursos de autoajuda, fornecemos atualizações de software e patches para manter suas ferramentas de design de PCB atualizadas, garantindo compatibilidade e otimizando o desempenho.A nossa equipa de apoio técnico está disponível para ajudá-lo com quaisquer questões relacionadas com o produto., ajudando-o a entender as características, configurações e melhores práticas para usar nossos PCBs de dois lados de forma eficaz.
Também oferecemos serviços de revisão de design de PCB para ajudar a otimizar seus projetos para fabricação.e gestão térmica para garantir uma produção e um desempenho de alta qualidade.
Para questões técnicas avançadas ou pedidos de serviço personalizados, nossa equipe de suporte de engenharia está pronta para colaborar com você.Podemos fornecer soluções personalizadas e ajudar com desafios de design complexos para atender às suas necessidades específicas.
Observe que alguns serviços podem ser sujeitos a taxas adicionais ou a acordos de serviços.Estamos dedicados a fornecer-lhe as ferramentas necessárias e assistência para tirar o máximo proveito dos nossos produtos de PCB de duas faces.
